电阻层析成像（ERT）系统
TJUERT 多截面系统：支持16、32、48、64电极ERT传感器
TJUERT 系列由天津大学电学成像研究团队设计与开发，是面向工业流体与生物医学阻抗测量的多截面三维电阻层析成像（ERT）系统。系统基于 Xilinx FPGA/ZYNQ 异构平台，标配 16 电极/截面、最多 4 截面三维成像；64 电极配置下成像速率可达 80 帧/秒，1000 Mbps 以太网支持有线/无线远程数据传输。

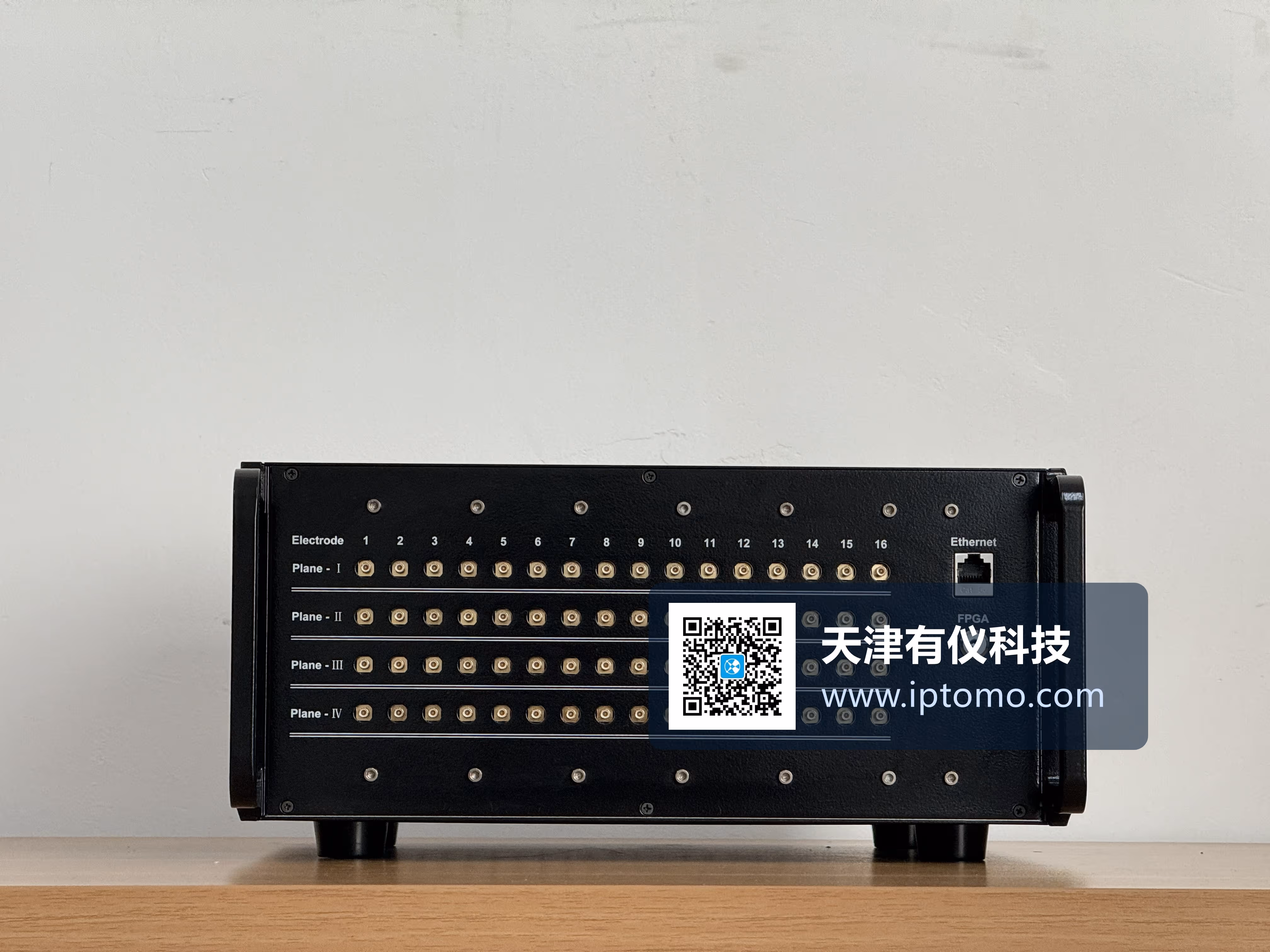

数据采集主机正面：4 平面 64 路电极接口矩阵（Plane I–IV × Electrode 1–16）

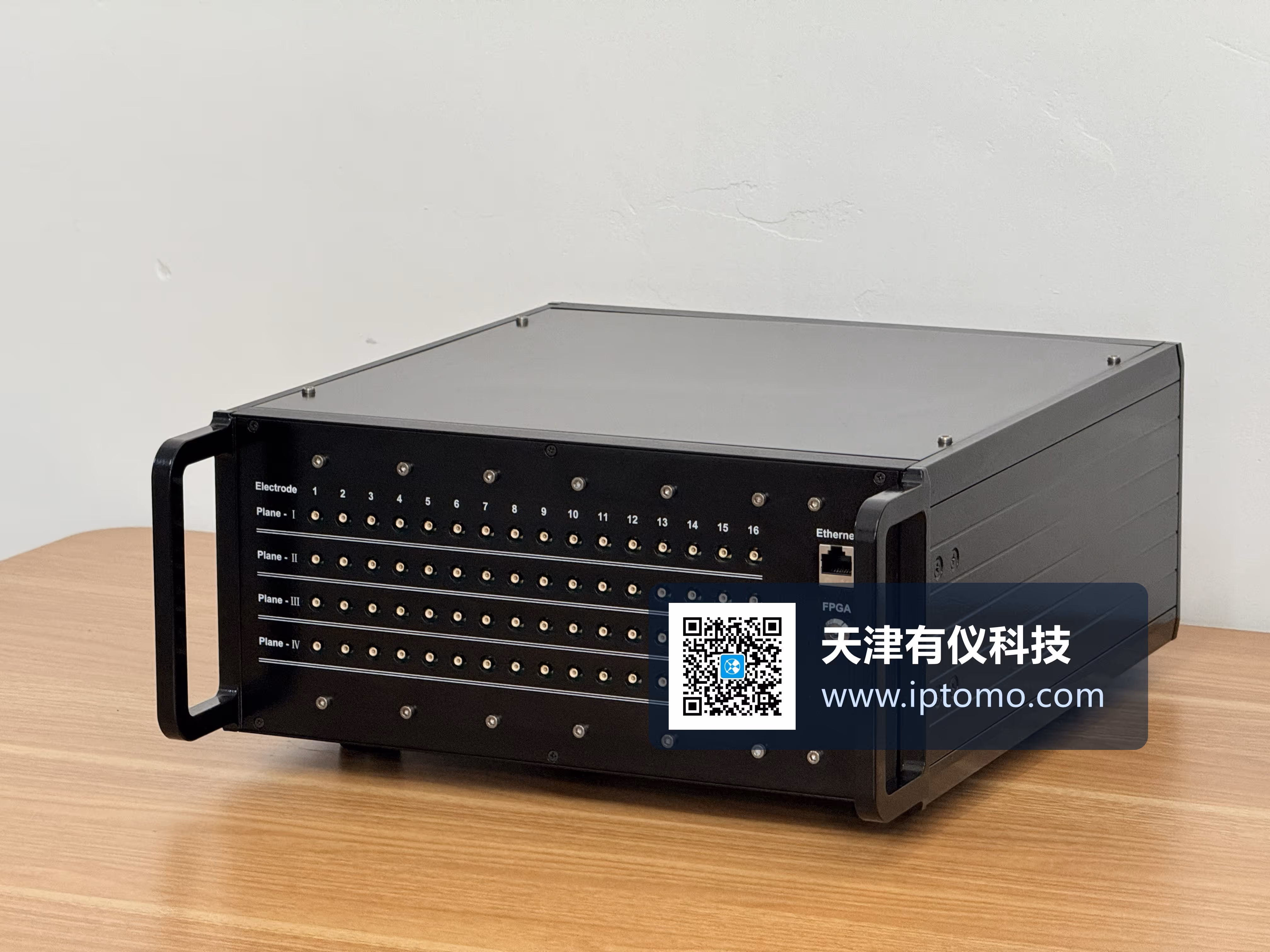

数据采集主机：4 平面 × 16 电极共 64 通道，集成 FPGA 与千兆以太网
产品演示
产品介绍
三维成像 · 多通道高速采集
基于 ZYNQ 异构处理器（FPGA + ARM）的系统架构，14 位 10 Msps A/D 与 14 位 125 Msps D/A 组合，激励信号支持正弦/方波切换，频率覆盖 1 kHz - 1 MHz。无需预热、上电即工作；支持 1000 Mbps 有线/无线以太网，USB 2.0、RS-232 多种接口；原始数据可导出 .bin / .csv，方便在 MATLAB、Python 中做后处理与算法研究。
-
多截面三维成像
标配 16 电极/截面，支持 1-8 截面三维同步采集，重建被测对象的三维阻抗分布。
-
工业与医学双场景
面向工业气液/液固两相流、工业浆体，也适用于生物医学阻抗与肺通气量测量。
-
高速采集
64 电极配置下成像速率达 80 帧/秒，可捕捉快速动态过程的瞬态变化。
-
算法层完全开放
原始边界测量数据可导出至 MATLAB / Python，便于自定义重建算法与发表研究成果。
技术参数
硬件平台
Xilinx FPGA / ZYNQ 异构处理器；14 位 10 Msps A/D；14 位 125 Msps D/A。
激励信号
正弦波 / 方波可切换；频率 1 kHz - 1 MHz；幅值 0.3 - 10 mApp。
测量通道
16 / 32 / 64 通道可选，对应 1-4 截面三维成像配置。
成像速率
64 电极配置下最高 80 帧/秒，1000 Mbps 以太网实时传输。
空间分辨率
不低于截面尺寸的 5%；电导率可测范围 0.5% 起。
系统精度
±1%（典型工况下），系统无需预热，上电即可开始测量。
通信接口
1000 Mbps 以太网（有线/无线）、USB 2.0、RS-232。
工作环境
0 - 65 ℃，AC 100 - 240 V / 50 - 60 Hz，IP22D 防护等级。

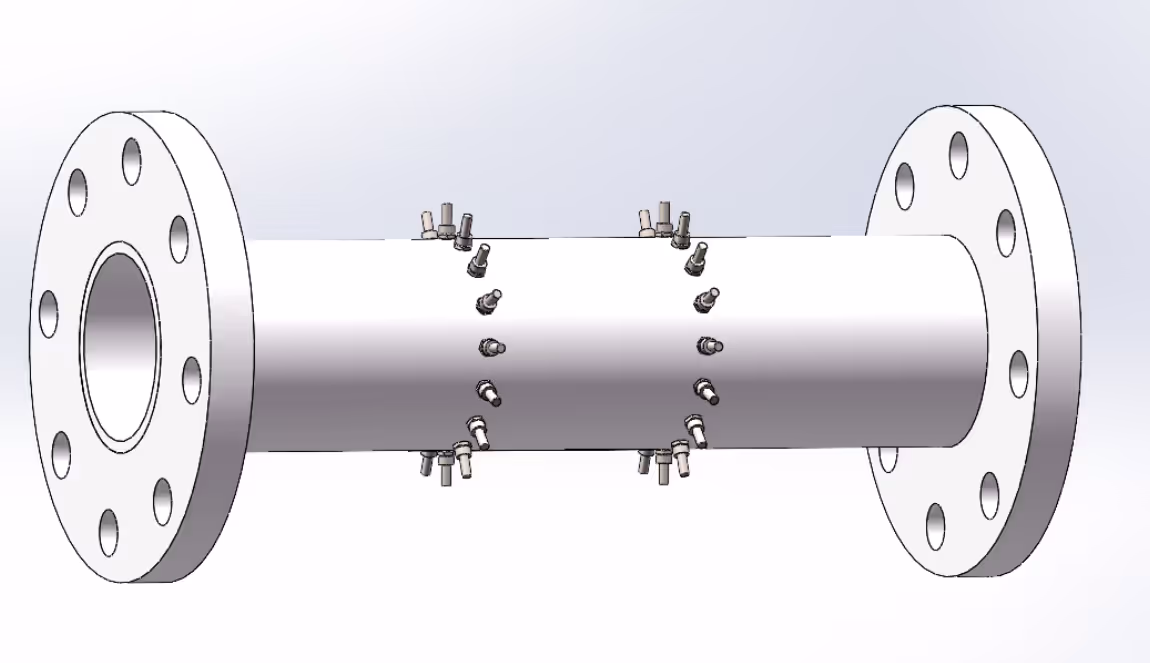

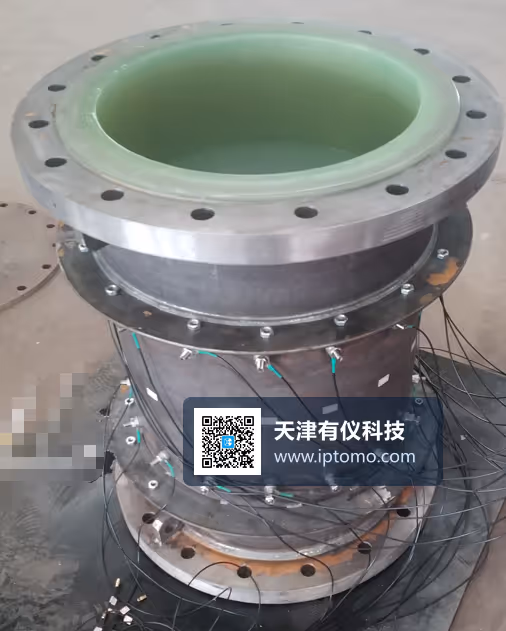

相关图片
行业应用案例
该产品在真实行业场景中的应用
油水多相流流型识别
在油气水管道内识别流型、在线测量含水率与界面位置，为长输管道工艺与计量提供依据。
查看案例化学反应器内混合过程可视化
化学 / 生物反应器内的混合过程、停留时间分布与传质效率评估；观察催化剂分布与多相反应均匀性。
查看案例矿浆密度与浓度跟踪
实时监测矿浆管道内固液两相浓度变化与密度分布；避免堵塞、提升选矿和冶金生产稳定性。
查看案例多相流传热传质实验平台
为高校与企业研发部门搭建多相流、传热传质与过程强化方向的研究平台；支持参数定制与算法层介入。
查看案例食品搅拌罐内物料分布监测
实时观察搅拌罐内物料混合均匀性、乳化过程动态；为食品 / 日化生产过程的质量控制提供数据。
查看案例EIT 重建算法验证与对比研究
为高校 EIT 算法研究、阻抗模型构建与临床数据采集提供实验平台，支持原始数据导出与多算法对比。
查看案例电阻层析成像（ERT）系统用于液固两相流检测
凭固相与液相的电导率差异，对管道 / 容器内液固两相流的相分布与浓度变化实时成像，演示 ERT 在矿浆输送、结晶析出、颗粒悬浮等场景的在线检测能力。
查看案例
