电阻层析成像（ERT）在混凝土无损检测中的应用
钢筋混凝土中的钢筋、裂缝、湿度梯度与氯离子分布都会形成电导率对比，使 ERT 能够对混凝土内部进行三维成像。本文基于 Karhunen 等 2010 年发表于 Cement and Concrete Research 的研究，介绍 ERT 用于混凝土无损检测的原理、实验与结果，以及钢筋定位、裂缝深度估计、湿度分布监测等应用前景。
关注公众号「有仪层析成像」
微信扫码关注，获取最新产品动态与技术文章
TL;DR
钢筋混凝土里的钢筋、裂缝、湿度与氯离子分布都会形成电导率对比——这正是电阻层析成像（ERT）能对混凝土做三维无损成像的物理基础。Karhunen 等人在 Cement and Concrete Research（2010）发表的研究中，用 16 电极 ERT 在混凝土试件中定位了聚氨酯块、钢筋和模拟裂缝的塑料板，验证了 ERT 用于建筑结构无损检测的可行性。
一、为什么要用电学方法检测混凝土
大量混凝土基础设施（桥梁、大坝、建筑）建于上世纪中叶，正在持续老化。工程上需要无损方法来早期发现：
- 钢筋的位置与保护层厚度
- 开裂程度
- 氯离子侵蚀（引发钢筋腐蚀）
- 湿度分布
- 钢筋腐蚀状态
电学方法（交流阻抗谱等）早已用于混凝土特性表征，但传统阻抗谱只能给出整体参数，缺乏空间分布信息。ERT 的价值：把电学测量升级为三维成像——重建内部电导率分布，进而定位内部缺陷。
二、混凝土能被 ERT 成像的物理基础
ERT 通过表面电极注入电流、测量电压，重建内部电导率。能成像的前提是内部存在电导率对比。钢筋混凝土里恰好有多种天然对比源：
| 结构 | 电导率特性 | 对比方向 |
|---|---|---|
| 钢筋 / 钢纤维 | 金属，电导率很高（约 10⁵ S/cm） | 远高于混凝土 |
| 裂缝、气孔 | 绝缘（干态）或高阻 | 远低于混凝土 |
| 湿度梯度 | 含水区域电导升高 | 随湿度变化 |
| 氯离子分布 | 盐分导电 | 富集区电导升高 |
混凝土本体电导率约 0.2–0.67 mS/cm（饱水状态下电阻率约 15–35 Ω·m，据 McCarter 等的文献）。钢筋、裂缝与之形成几个数量级的对比——ERT 检测的物理条件成立。
三、ERT 原理与反演挑战（简述）
ERT 是一种扩散层析（软场）成像：电流不像 X 射线那样走直线，而是扩散到整个体积，因此逆问题病态（解不唯一、对噪声和建模误差敏感）。详见 层析成像的软场与病态。
该研究采用的处理方法：
- 完整电极模型（complete electrode model）配合有限元（FEM）求解正问题
- 贝叶斯反演：用先验模型（各向异性平滑先验、对数参数化）实现正则化
- 同时重建电极接触阻抗——混凝土表面接触阻抗变化大，必须与电导率一起估计
对含金属的试件，由于对比度跨越几个数量级，采用对数参数化（重建 ln σ），允许电导率大幅变化并自动满足正性约束。
四、实验：4 种典型夹杂的成像
研究浇筑了 4 个混凝土圆柱试件（直径 15 cm、高 3 cm），养护 9 天后测量：
| 编号 | 内部夹杂 | 模拟对象 |
|---|---|---|
| Case 1 | 聚氨酯块（绝缘） | 气孔 / 低电导夹杂 |
| Case 2 | 垂直钢筋（Ø3 cm） | 主筋 |
| Case 3 | 水平钢筋（Ø1 cm，长 7 cm） | 钢筋 |
| Case 4 | 两块塑料板（6 cm / 3 cm 宽，2 mm 厚） | 裂缝 |
测量配置：16 电极等距环绕圆柱；Cu-CuSO₄ 湿电极（海绵 + 硫酸铜溶液）保障接触；正弦激励 1 mA @ 1 kHz；8 对相对电极注入电流，相邻电极测电压，每个试件 128 个测量值。
五、结果与关键发现
- Case 1 聚氨酯块：成功定位低电导区（约 0–0.05 mS/cm），背景混凝土 0.2–0.44 mS/cm，与文献值一致。
- Case 2/3 钢筋：钢筋位置与尺寸定位良好；但钢筋电导被显著低估（实际约 10⁵ S/cm，重建峰值仅约 1.5 mS/cm）。原因有二：① 钢筋-混凝土界面接触阻抗未建模；② 边界电压对极高对比度存在”饱和”效应——区分不出 2 与 20 mS/cm，但能检出 20 在 2 背景中的存在。
- Case 4 塑料板：成功区分两块板的不同深度——表明 ERT 有望估计混凝土裂缝深度。
- 局限：单层电极布置下，垂直方向存在对称歧义（无法确定深度）；电极的 CuSO₄ 溶液被混凝土吸收，会在边界形成高电导伪影。
六、应用前景
论文指出 ERT 在建筑业潜在应用：
- 钢筋保护层厚度检测
- 裂缝深度估计
- 湿度分布监测
- 钢筋腐蚀速率诊断（结合钢筋位置信息）
研究还展望：单面测量（仅在 slab 一侧布置电极，更适合现场）和复导纳成像（计入相位，区分电容效应）是下一步方向。
七、小结
ERT 把传统电学测量从”整体参数”升级为”内部三维分布”，对混凝土这类含多重电导率对比的结构较为合适。金属电导的定量估计虽仍有挑战，但定位钢筋、发现裂缝、追踪湿度这类定性或半定量任务已具备可行性——为桥梁、大坝、建筑结构健康监测提供了一条非侵入的新技术路径。
八、应用方案：沙漠地区桩基水分迁移长期监测
基于上述 ERT 在混凝土成像中的能力，可将其推广到大型混凝土桩基础的长期无损监测。下面是一个面向新疆沙漠环境的典型方案。
监测目标
真实再现毛细水从周边盐渍土向桩体内部的渗入过程，量化不同时间、不同深度的水分扩散范围，揭示长期干湿交替与盐渍土耦合作用下的劣化规律，为桩基耐久性评估、剩余寿命预测与运维优化提供关键数据支撑。

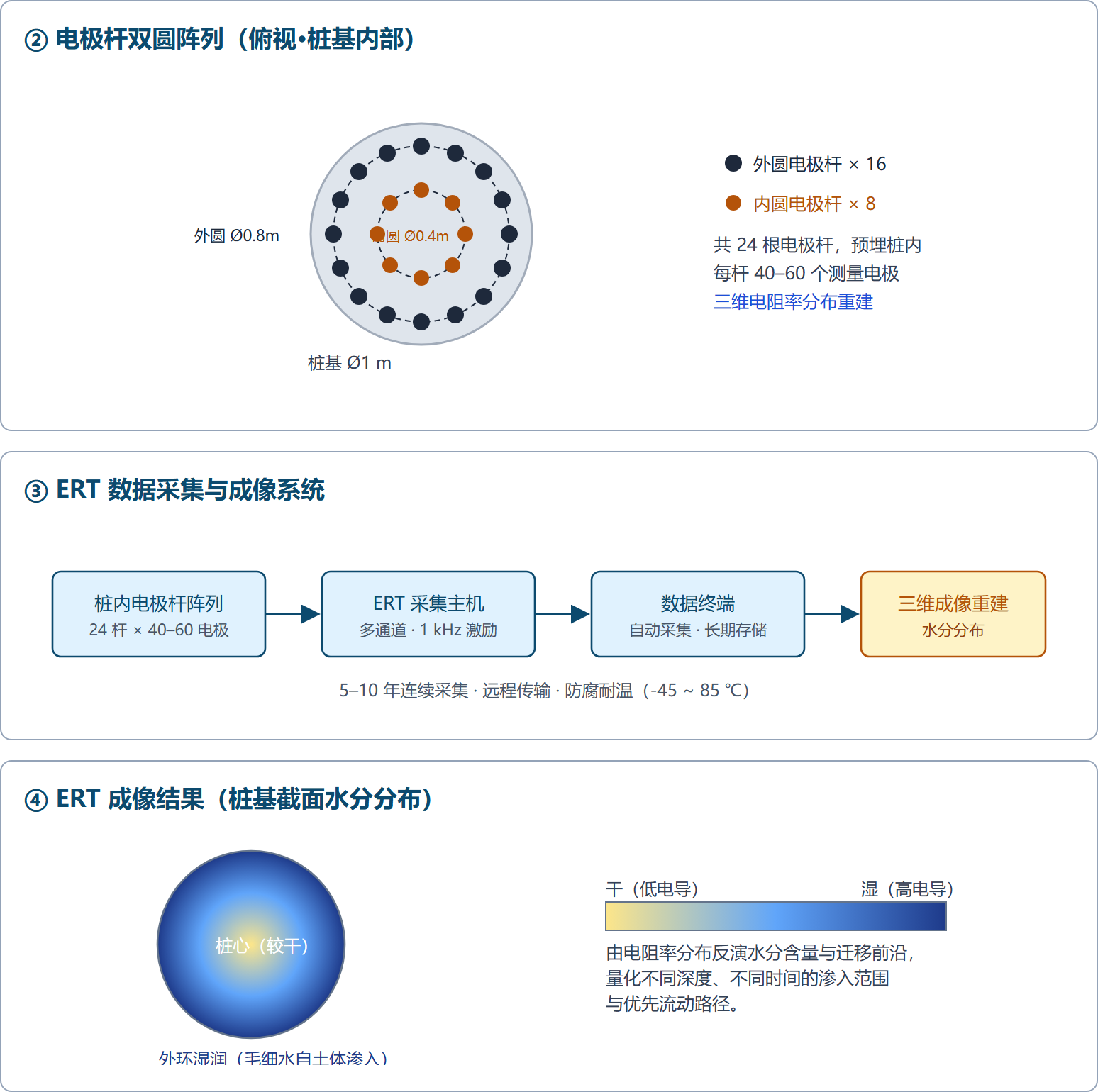

系统配置

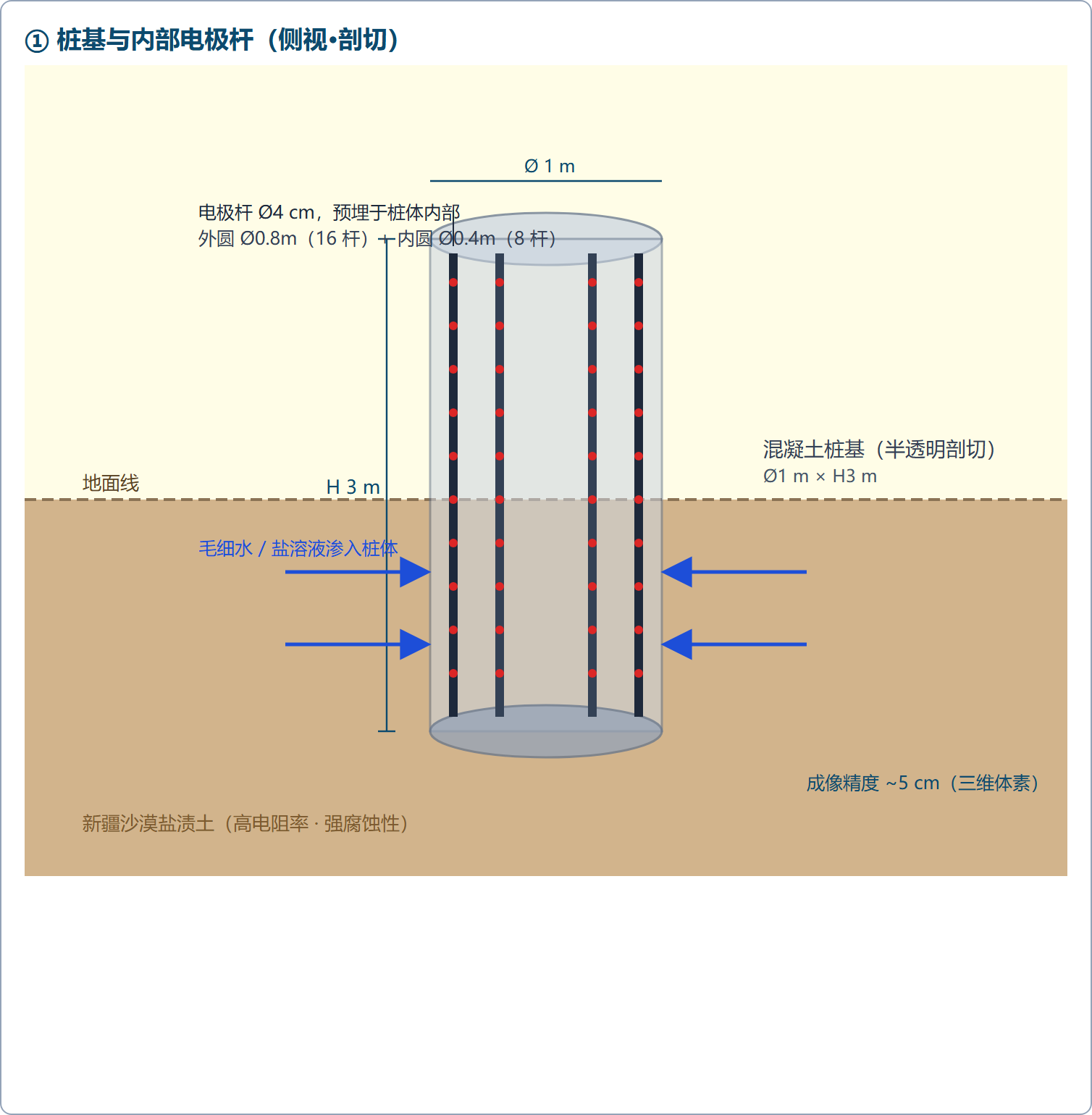

- 桩基：Ø1 m × H3 m 混凝土桩
- 电极布置：电极杆预埋于桩体内部，双圆阵列——外圆 Ø0.8 m × 16 杆 + 内圆 Ø0.4 m × 8 杆（共 24 杆）
- 单杆电极数：40–60 个；杆径 Ø4 cm
- 成像精度：约 5 cm（三维体素）
- 监测周期：5–10 年连续
环境挑战
- 极端气温 -45 ~ 85 ℃，昼夜温差达 20 ℃
- 年降水不足 100 mm，蒸发量约为降水的 50 倍，土体电阻率极高
- 高含盐盐渍土，强腐蚀环境
- 5–10 年连续监测对传感器、线缆、数据传输的长期可靠性要求极高
通过长期连续采集桩体内部三维电阻率分布，反演水分含量与迁移前沿、追踪优先流动路径，ERT 为沙漠等极端环境下的桩基耐久性评估提供了一条非侵入、可长期服役的技术路径。
九、延伸阅读
本文基于：K. Karhunen, A. Seppänen, A. Lehikoinen, P.J.M. Monteiro, J.P. Kaipio. Electrical Resistance Tomography imaging of concrete. Cement and Concrete Research 40 (2010) 137–145. doi:10.1016/j.cemconres.2009.08.023
