液态金属流量计
ECFM-2020：专为液态铅、钠、铅铋合金液态金属流量检测设计

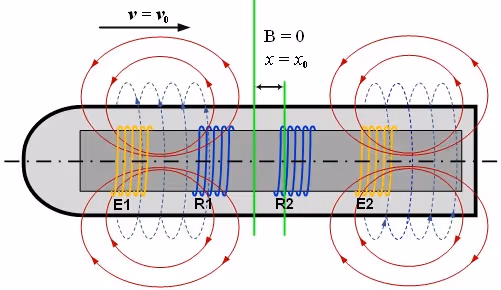

ECFM-2020 是基于电磁涡流原理的新型液态金属流量计，**与传统电磁流量计不同**：探头内励磁线圈产生交变磁场，在金属流体内感生电涡流并产生二次磁场；通过高灵敏度检测电路捕捉二次磁场的扰动，直接获取流体流速与流量。探头无活动机械部件、结构紧凑可靠，可适应高温与强腐蚀的液态金属工况。第四代核反应堆冷却系统等关键场景已有应用基础。
产品介绍
面向核能与冶金的高温液态金属测量
传统电磁流量计依赖电极接触流体，无法应对高温液态金属（200-500℃）与强腐蚀工况。ECFM-2020 基于电磁涡流原理实现非接触测量：高灵敏度电磁场检测元件直接捕捉流体扰动磁场，响应速度极快、可适应极高工作温度。已成为第四代核反应堆液态金属冷却系统的关键监测设备。本产品由天津大学研制，是国内液态金属流量测量领域的代表性方案。
-
非接触电磁涡流测量
探头不直接接触流体，通过感生电涡流的二次磁场推算流速，避免高温腐蚀对电极的损伤。
-
高温适应性
工作温度 200-500℃，可在液态铅、钠、铅铋合金等核反应堆冷却介质中长期稳定运行。
-
结构简单可靠
探头无任何活动机械部件，结构紧凑（外径 8-12 mm），长期免维护。
-
响应速度快
基于电磁敏感原理，无机械惯性；适合捕捉冷却系统流量的瞬态变化。
技术参数
测量原理
电磁涡流（非传统电磁流量计）— 二次磁场扰动检测。
测速范围
0.05 - 2 m/s（标准），高速可定制。
测速精度
低速 < 0.2 m/s 时相对误差 < 5%；高速 ≥ 0.2 m/s 时 < 2%。
工作温度
200 - 500 ℃（更高温度可定制）。
探头外径
8 - 12 mm（标准），其他尺寸可定制。
适应介质
液态铅、钠、铅铋合金、钠钾合金、镓铟锡合金等（电导率 > 10⁶ S/m）。
通讯协议
4-20 mA、0-10V、RS-485/232、工业以太网等。
工作电源
AC 220V / DC 24V，功率 < 20W。
